[동양대학교] 용기의 바닥면 간편 세척이 가능한 회전형 수세미

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

회전형 수세미

보유기관 및 연구자 : 대진대학교 / 이수연 교수

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술개발 배경: ▶ 가사노동들을 대체하기 위한 식기세척기의 경우 서양에서 주로 사용되는 접시 형상으로 된 그릇의 세척이 용이하여, 우리나라에서 주로 사용하는 내부가 오목한 식기 또는 컵 등의 세척에 비효과적

▶ 이를 해결하기 위해 전동장치를 이용한 회전형 수세미가 개발되고 있으나, 감전의 위험이 존재하여 전기장치를 사용하지 않는 제품이 필요

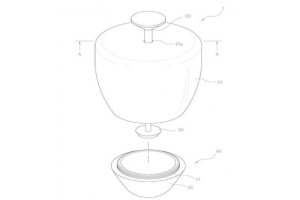

기술개요 및 대표도면: ▶ 본 기술은 외형이 식기나 컵의 내부 형상과 같은 보울(bowl) 형상으로 상부 손잡이부를 누를 경우 수세미 하부가 회전하여 내부가 오목한 식기나 컵의 내부면 및 바닥면의 세척이 용이한 회전형 수세미에 관한 것임

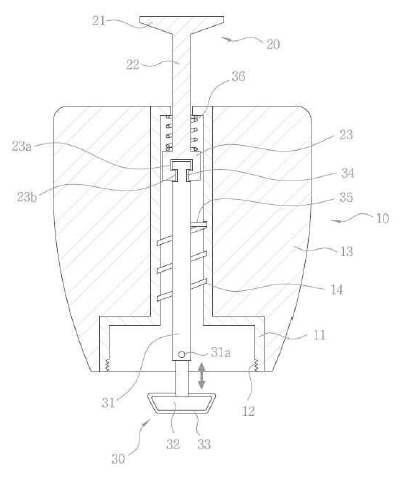

[회전형 수세미 내부 구성 단면도]

시장동향: ▶ 세계 스폰지&수세미 시장은 2018년 27.1억 달러에서 연평균 3.0%로 성장하여 2023년 31.4억 달러로 증가 전망

▶ 수세미의 경우 지속적으로 사용하는 시장이어서 꾸준히 성장할 것으로 전망됨

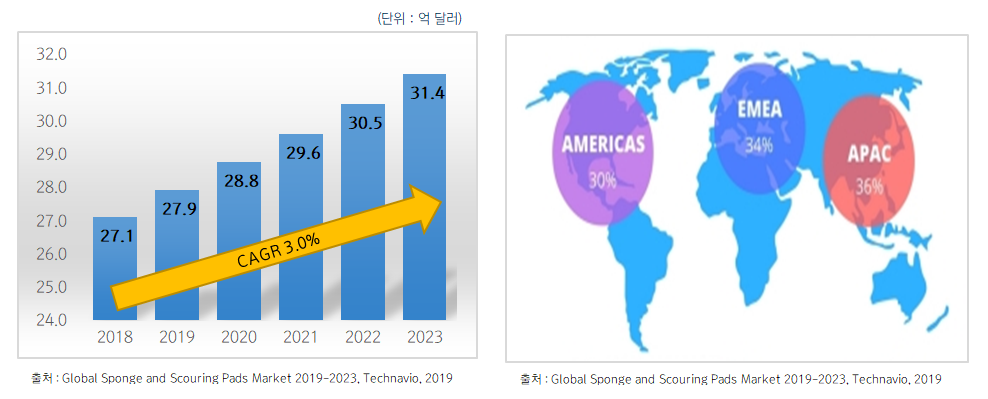

(좌)[세계 스폰지&수세미 시장규모 및 전망] (우)[세계 지역별 스폰지&수세미 시장 점유율]

특장점

기존기술 한계: ▶ 기존 평판형 또는 그물형 수세미는 사용자의 손으로 직접 잡고 사용해야하기 때문에, 오목한 식기와 컵 세척이 어려움

▶ 최근 개발된 자동회전 수세미의 경우 물 사용이 증가되고 감전의 위험성으로 실용화 되기 어려움

개발기술 특성: ▶ 사용자가 손잡이를 누르면 나선홈에 따라 탄성 부재의 수세미가 회전하여, 사용자의 손이 닿지 않는 용기나 컵의 바닥면 세척

- 전력이 필요 하지 않아, 감전 위험이 없으며, 외형 용기 내부 형상과 흡사한 수세미 형상으로, 용기나 컵 바닥면 까지 간편하게 세척 가능하며, 수세미가 탈착 가능하여 위생적으로 관리할 수 있음
