[한국항공대학교] 다중 전송 지원이 가능한 저속 근거리 개인무선통신 장치
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 분야 : 기술제품 개발상태 5 9
기술완성도
-
TRL09
사업화
- 본격적인 양산 및 사업화 단계
-
TRL08
시작품 인증/
표준화- 일부 시제품의 인증 및 인허가 취득 단계
- 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
- 일부 시제품의 인증 및 인허가 취득 단계
-
TRL07
Pilot 단계 시작품
신뢰성 평가- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
-
TRL06
Pilot 단계 시작품
성능 평가- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
-
TRL05
시제품 제작/
성능평가- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
-
TRL04
연구실 규모의
부품/시스템 성능평가- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
-
TRL03
연구실 규모의
성능 검증- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
-
TRL02
실용 목적의 아이디어/
특허 등 개념 정립- 실용 목적의 아이디어, 특허 등 개념 정립
-
TRL01
기초 이론/
실험- 연구과제 탐색 및 기회 발굴 단계
- 기술개발 배경
-
▶ 저속 전송률을 지원할 경우 노이즈가 많은 환경, 즉 SNR이 낮은 환경에서 시간 동기를 획득할 수 있어야 하며, 이를 위해 프리앰블 심볼의 길이를 증가시켜 상관 특성을 향상시켜야 함
- 기술개요 및 대표도면
-
▶ 본 기술은 저속 근거리 개인 무선통신을 위한 시간 동기 방법 및 장치에 관한 기술로, 다중 전송을 지원할 수 있도록 새로운 프리앰블 구조를 적용하고, 하드웨어 복잡도를 크게 경감시킬 수 있음
▶ 대표도면

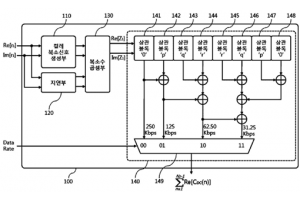

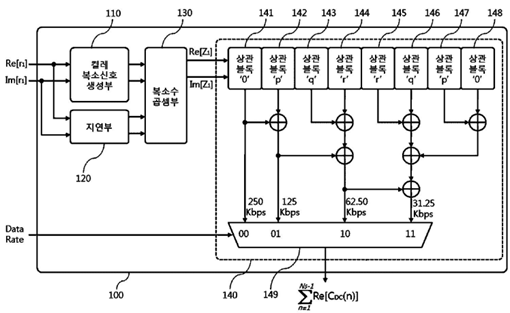

- 가변 전송률 지원 시간 동기 장치의 구성
가변 전송률 지원 시간 동기 장치의 구성
- 기술활용분야
-
▶ 근거리 개인 무선통신 장치
- 시장동향
-
▶ 세계 초고속단거리 무선통신부품 시장은 2016년 약 12조4천억 달러 규모에서 연평균 10%씩 성장하여 2021년에는 약 22조 1800억 달러 규모로 성장 전망

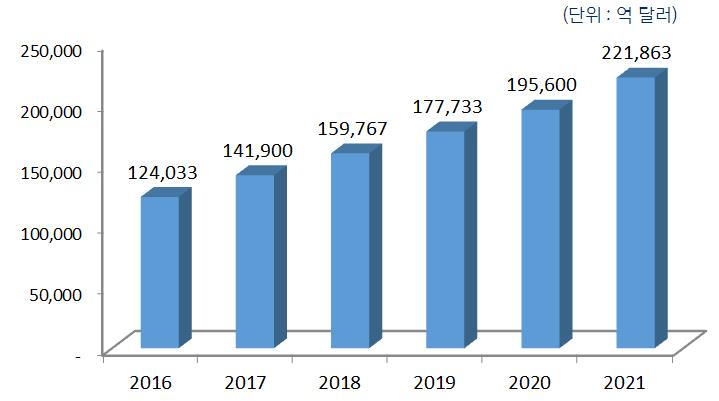

세계 초고속단거리 무선통신부품 시장 규모 및 전망
- 기술구현
-
▶ 저속 근거리 개인무선통신을 위한 시간 동기 방법
ⓐ 수신 신호에 대한 켤레복소수 신호 생성
ⓑ 수신신호를 칩주기 샘플 수만큼 지연시키는 단계
ⓒ 수신 신호와 켤레복소수와 칩주기 샘플 수만큼 지연된 수신신호를 곱하는 단계
ⓓ 곱해진 신호를 n개의 서로 다른 심볼에 대한 상관블록이 대칭으로 구성된 2n개의
상관블록들에 제공
ⓔ 상관 블록들 중 전송률에 따라 선택된 상관블록의 출력합으로 상관 결과를 제공

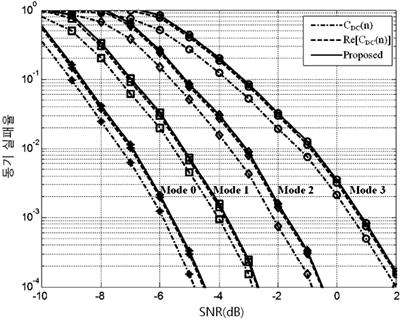

가변 전송률 지원 시간 동기 장치의 성능
- 특장점
-
- 기존기술 한계
- ▶ 프리앰블 심볼을 반복할 경우 정확한 심볼 구간을 구분하기 어려우며, 새로운 PN코드를 사용하게 되면 이러한 코드를 생성하고 상관연산을 수행하기 위한 새로운 추가 블록이 필요하게 되는 문제점 발생
- 개발기술 특성
- ▶ 추가적인 블록 없이도 높은 시간 동기 성능 제공 가능
▶ 복잡도 증가 없이 가변 전송률 지원 가능
▶ 하드웨어 복잡도를 획기적으로 줄일 수 있는 효과가 있음
