도펀트 확산을 이용한 반도체 소자의 제조 방법
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 분야 : 기타 개발상태 9
기술완성도
-
TRL09
사업화
- 본격적인 양산 및 사업화 단계
-
TRL08
시작품 인증/
표준화- 일부 시제품의 인증 및 인허가 취득 단계
- 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
- 일부 시제품의 인증 및 인허가 취득 단계
-
TRL07
Pilot 단계 시작품
신뢰성 평가- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
-
TRL06
Pilot 단계 시작품
성능 평가- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
-
TRL05
시제품 제작/
성능평가- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
-
TRL04
연구실 규모의
부품/시스템 성능평가- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
-
TRL03
연구실 규모의
성능 검증- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
-
TRL02
실용 목적의 아이디어/
특허 등 개념 정립- 실용 목적의 아이디어, 특허 등 개념 정립
-
TRL01
기초 이론/
실험- 연구과제 탐색 및 기회 발굴 단계
- KEYWORD
-
Ⅲ-Ⅴ화합물 반도체, FinFET, 버퍼층, 도펀트, 부정합, 결정결함
- 기술개요
-
버퍼층 형성 물질에 도펀트 물질을 확산하여 버퍼층을 형성함으로써 격자 상수의 부정합과 결정 결함을 해소하는 도펀트 확산을 이용한 반도체 소자의 제조 방법
- 주요 기술내용
-
• 종래기술의 문제점

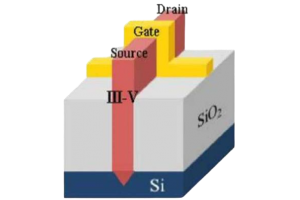

기판 상에 Ⅲ-Ⅴ화합물 반도체를 성장시키는데 있어,
① 기판과 Ⅲ-Ⅴ화합물 반도체 간의 격자 상수의 부정합(lattice mismatch) 문제
② 계면(interface) 상에서의 관통전위(theading dislocation)로알려진 결정 결함의 문제
• 본 기술의 해결방안

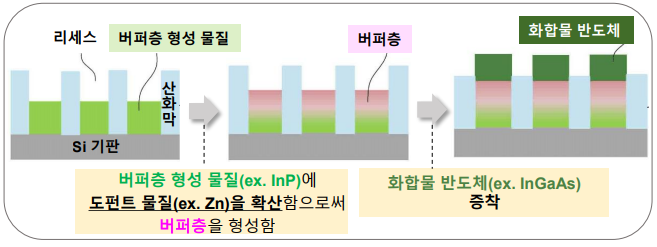

- 기판과 Ⅲ-Ⅴ화합물 반도체의 사이에 버퍼층을 형성
- 시장 및 기술동향
-
- 전세계 반도체 시장은 2020년-2021년사이에 6.8%에서 25.6%로 증가하여 시장 규모가
5530억 달러에 이를 것으로 예상됨
- 전세계의 FinFET 기술 시장 규모는 예측기간 중 48.1%의 CAGR로 성장하고, 2027년까지
5,893억 9,000만 달러에 달할 것으로 예측됨
- 초고해상도 디스플레이를 구현하기 위한 차세대 디스플레이 소자로서 3-5(III-V)족 화합물
반도체를 활용한 마이크로 LED 소자가 핵심 소재 및 부품으로써 주목받고 있음
- 기술활용 분야
-

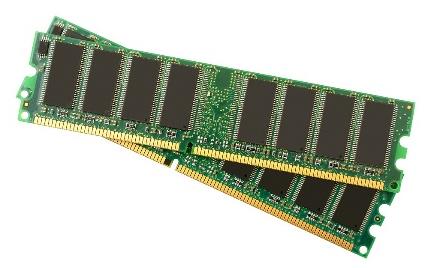

✓ 메모리 분야 - DRAM, SRAM, Mask ROM, EP ROM, EEP ROM, Flash Memory
✓ 센서 분야 - 지문센서, 이미지센서, 압력센서, 호기센서, MEMS 등지문 센서
- 기술활용 분야
-
✓ 전자 응용 분야 - 트랜지스터, 다이오드, 및 집적 회로 등
SDRAM
- 기술활용 분야
-
✓ 의료 분야 - 초음파 영상, MRI(자기공명영상장치) 등
자기 공명 영상장치(MRI)
- 특장점
-
- 간단한공정
- 버퍼층형성물질을먼저증착한후도펀트 물질을확산
증착, 화학/기계적연마공정같이간단한 방법으로버퍼층형성이가능
- 원하는도펀트프로파일可
- 사용되는도펀트물질에따라(n형or p형)을 원하는영역별로선택적도핑가능
도펀트확산시간이나, 에칭깊이를자유롭게 설정가능
