[한국해양과학기술원] 중량물을 안전하면서도 용이하게 투하하는 중량물 투하분리용 후크장치
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 분야 : 기계 개발상태 4 9
기술완성도
-
TRL09
사업화
- 본격적인 양산 및 사업화 단계
-
TRL08
시작품 인증/
표준화- 일부 시제품의 인증 및 인허가 취득 단계
- 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
- 일부 시제품의 인증 및 인허가 취득 단계
-
TRL07
Pilot 단계 시작품
신뢰성 평가- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
-
TRL06
Pilot 단계 시작품
성능 평가- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
-
TRL05
시제품 제작/
성능평가- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
-
TRL04
연구실 규모의
부품/시스템 성능평가- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
-
TRL03
연구실 규모의
성능 검증- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
-
TRL02
실용 목적의 아이디어/
특허 등 개념 정립- 실용 목적의 아이디어, 특허 등 개념 정립
-
TRL01
기초 이론/
실험- 연구과제 탐색 및 기회 발굴 단계
- 기술개요
-
· 본 기술은 후크장치의 구조를 개선하여 갈고리에 연결된 중량물의 투하 또는 분리를 보다 안전하고 용이하게 하는 중량물 투하분리용 후크장치이다.
· 본 기술에 따른 후크장치는 △프레임, △갈고리, △걸림부재, △고정수단 등으로 구성된다. 본 후크장치는 프레임에 걸림부재 및 고정레버를 설치하여 고정레버를 회동시킴으로써, 안전하고 용이하게 중량물을 투하 또는 분리할 수 있다.
- 기존기술 대비 개선점
-
· 구조물이 무거운 경우 로프를 잡아당겨 후크장치를 회전시키는데 용이함
· 기상상황이 나쁜 경우에도 안정적으로 사용 가능
· 구조물이 가벼운 경우 부력에 의해 갈고리에 걸린 연결케이블이 임의적으로 분리되는 문제점 해결
- 기술 구현 내용
-
· 중량물 투하 지점까지 항해
· 연결케이블에 중량물 연결
· 걸림부재의 갈고리에 연결케이블 설치
· 걸림부재의 고정부 타단을 고정레버의 걸림턱에 고정
· 프레임을 이동시켜 투하할 지점에서 정지
· 고정레버의 타단 또는 작동로프를 잡아당김
· 중량물의 하중에 의해 모멘트가 발생하여 회동

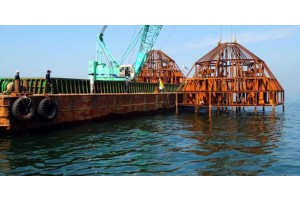

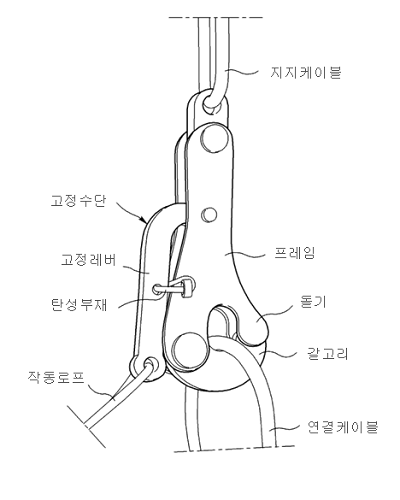

· 갈고리 회전 및 연결케이블이 벗겨져 분리해양 장비 또는 구조물 투하[중량물 투하분리용 후크장치]
- 기술동향
-
· 해양플랜트 분야에서 해상플랫폼을 형성하는 기자재 분야가 우선적으로 시장 진입이 용이할 것으로 분석됨
· 국내에서는 밸브, 고정장치류 등 단기개발이 가능한 요소 기자재와 터빈, 터렛 등 중장기 개발이 필요한 핵심기자재로 나누어 기술개발이 진행 중임
· 보수적인 해양플랜트 기자재 기술은 시장 진입을 위한 시험인증이 매우 중요하게 고려됨
- 시장동향
-
· 해양플랜트의 시장은 해상플랫폼 20~25%, 심해(Subsea) 25~30%, 이송장비를 포함한 기타분야가 약 45~55%를 차지함
· 해양플랜트 시장은 2015년 2,303억 달러에서 2030년에는 5,039억 달러까지 성장할 것으로 사료됨
· 해양플랜트 시장을 통한 해상플랫폼(플랜트 기자재 포함) 시장 규모 전망은 2015년 기준 547억 달러에서, 2030년에는 1,056억 달러까지 성장할 것으로 기대됨[세계 해상플랫폼 시장 전망]
- 특장점
-
- 특징
- 안전하고 용이하게 갈고리에 연결된 중량물 투하 가능
- 장점
- · 지렛대 원리를 이용하여 작은 힘으로 걸림부재 고정
· 프레임에 돌기를 형성하여 케이블의 분리 방지
