[한국해양과학기술원] 설치와 회수 그리고 유지보수가 용이한 부이형 수중 표적 감시장치
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 분야 : 기계 개발상태 4 9
기술완성도
-
TRL09
사업화
- 본격적인 양산 및 사업화 단계
-
TRL08
시작품 인증/
표준화- 일부 시제품의 인증 및 인허가 취득 단계
- 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
- 일부 시제품의 인증 및 인허가 취득 단계
-
TRL07
Pilot 단계 시작품
신뢰성 평가- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
-
TRL06
Pilot 단계 시작품
성능 평가- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
-
TRL05
시제품 제작/
성능평가- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
-
TRL04
연구실 규모의
부품/시스템 성능평가- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
-
TRL03
연구실 규모의
성능 검증- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
-
TRL02
실용 목적의 아이디어/
특허 등 개념 정립- 실용 목적의 아이디어, 특허 등 개념 정립
-
TRL01
기초 이론/
실험- 연구과제 탐색 및 기회 발굴 단계
- 기술개요
-
· 본 기술은 수중으로 침투하는 표적을 음향센서를 이용하여 감시하는 부이형 수중침투 감시장치임
· 본 수중 표적 감시장치는 바다 밑에 설치된 닻과 감시장치 역할을 하는 부이가 케이블로 연결되어 수면에 배치됨
· 이를 통해 기존의 바다 밑의 지형에 설치되었을 때보다 설치 및 유지보수가 간단하고 회수 또한 용이함
- 기존기술 대비 개선점
-
· 바다 밑의 지형에 파묻도록 구성되어 설치작업, 유지보수가 어렵고 공사비와 공사기간의 장기화 초래
· 음향센서 여러 개를 각각 설치해야 함으로 인한 복잡한 설치작업 발생
· 과다의 유지보수 비용으로 인한 장치의 효율성 저하
- 기술 구현 내용
-
본 부이형 수중감시장치는 아래와 같이 구현됨
· 바다 밑 설치된 닻과 무선 통신부와 제어부를 구비한 부이를 케이블로 연결
· 각각의 음향센서를 튜브형태의 보호부재 내부에 연직방향으로 배열
· 해수면에 수중감시를 위한 부이를 설치하고 각각의 센서를 한번에 설치함으로써 설치, 회수 및 유지보수의 용이성 향상

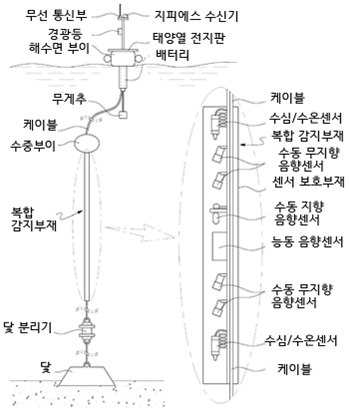

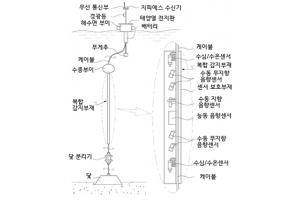

[부이형 수중감시장치의 도면]
- 특장점
-
· 설치가 간단하고 유지보수가 용이한 수중감시장치
· 부이 및 닻, 닻분리기 등을 이용함으로써 설치와 회수 용이
· 튜브형태의 보호부재 내부에 연직방향으로 센서 배열
· 간단한 구조를 통한 설치 및 유지보수 용이

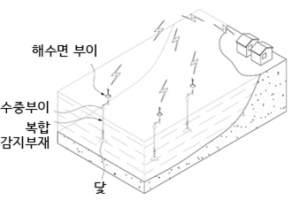

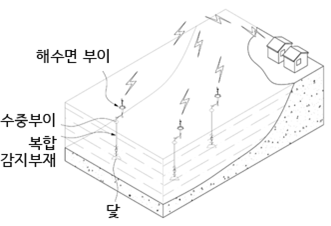

[부이형 수중감시장치의 설치상태]
- 기술동향
-

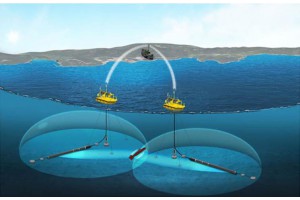

· 음향센서기술을 이용한 수중감시체계 성능 개선을 위한 연구가 선진국을 중심으로 수행되고 있음
· 수중감시체계에 있어서 최고수준의 기술력을 보유한 국가는 미국으로, 미국은 막대한 예산을 투자하여 수중감시체계를 개발하여 운용하고 있으며, 적용 가능한 신기술에 대한 연구를 지속적으로 추진하고 있음
- 시장동향
-
· 천안함 피격사건 등 바다를 통한 은밀한 침투에 대한 위협 사례 증가로 인해 수중감시체계 구축을 위한 국가의 노력 및 기술력 향상이 예상됨

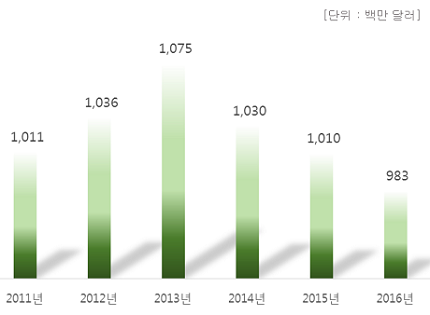

· 미국, 러시아, 프랑스 등 일부 선진국을 제외한 국가들은 수중감시장치에 있어서 각각의 수준차이가 있으나, 기술도입 및 자체 연구개발을 통해 수중감시체계 개발에 필요한 기술 격차를 빠르게 좁혀 나가고 있으며 이를 통해 전세계 수중감시 체계 시장의 빠른 성장이 예상됨[미국의 해상용 침투 표적 감시 체계 연구개발 및 시장규모]
