[한국해양과학기술원] 수질 검사의 정확성을 향상시킬 수 있는 쉐이커 구비 헤드 스페이서

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

쉐이커를 구비한 헤드 스페이서

보유기관 및 연구자 : 한국해양과학기술원 남해특성연구센터 심원준

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술개요: · 본 기술은 수질검사의 정확성을 향상시킬 수 있는 헤드 스페이서이다.
· 본 기술에 따르면, 시료용기의 상하 이동 및 회전시키기 위하여 시료용기 안착기구에 쉐이커 역할의 피니언 기어를 결합시킨다.
· 이의 움직임을 통해 시료용기 내부 공기와 물의 평형상태를 이룸으로써 수질 검사의 정확성을 향상시킬 수 있다.

기존기술 대비 개선점: · 기존 헤드 스페이서에는 시료용기를 흔들어주기 위한 수단 구비되지 않음
· 시료용기 내부에서 공기와 물의 평형상태가 확실하게 이루어지지 않아 수질 검사 정확도 저하

기술 구현 내용: 본 헤드 스페이서는 아래와 같이 구현됨
· 안착기구 : 시료용기 안착

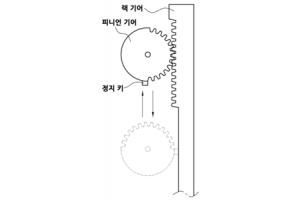

· 피니언 기어 : 안착기구를 상하 이동 및 회전시키기 위해 결합된 장치로 구성
· 피니언 기어의 축에는 피니언 기어의 회전에 대해 자유로운 이동축 결합
· 피니언 기어의 이동축에는 랙기어와 평행하게 구성
· 피니언 기어를 상하로 이동시키기 위해 구동실린더 결합

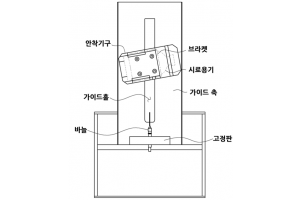

[본 기술에 따른 헤드 스페이서 작동상태]

기술동향: · 하천관리를 위해서 재래식 계측기술을 주로 사용하고 있으며, 최근 들어 외국에서 개발된 음파, 초음파, 전자파 등을 사용하는 첨단장비가 도입되어 일부 사용 되고 있음
· 다양한 유량 유속 센서, 멀티파라미터 센서, 샘플러 등 수문 모니터링을 하기 위한 장비들도 현재 발달하고 있는 환경 산업과 연관되어 꾸준히 생산 및 개량되고 있으며 점차 휴대가 가능하고 디지털 계측이 가능한 방향으로 생산 중

시장동향: · 강, 하천의 모니터링에 사용되는 센서 및 계측기기의 국내 시장규모는 2012년 기준으로 약 150~200억 원으로 추정되며, 전체 물 관련 센서 및 계측기기 시장의 15~20%를 차지함
· 국내 하천 모니터링 관련 센서 및 계측기기 제조업체들 대부분이 해외에서 수입된 센서를 이용함으로써, 계측기기의 국산화를 통한 시장 진입 가능성이 높은 분야로 사료됨

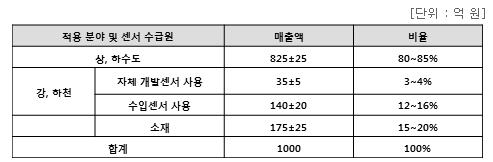

[국내 강·하천 계측기기 시장 규모]

특장점

장점: · 시료용기가 안착되는 기구를 회전하면서 상하 이동 가능
· 시료용기 내부에서 공기와 물이 잘 혼합되어 평형상태 구현
· 기존 헤드 스페이서에 비해 수질 검사의 정확성 향상
