[한국해양과학기술원] 수심 및 음속을 동시에 측정 가능한 초음파 해양 조사 장비
페이지 정보
최고관리자 0 Comments 1 Views 20-11-10 15:46 기계본문
- 분야 : 기계 개발상태 4 9
기술완성도
-
TRL09
사업화
- 본격적인 양산 및 사업화 단계
-
TRL08
시작품 인증/
표준화- 일부 시제품의 인증 및 인허가 취득 단계
- 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
- 일부 시제품의 인증 및 인허가 취득 단계
-
TRL07
Pilot 단계 시작품
신뢰성 평가- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
-
TRL06
Pilot 단계 시작품
성능 평가- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
-
TRL05
시제품 제작/
성능평가- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
-
TRL04
연구실 규모의
부품/시스템 성능평가- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
-
TRL03
연구실 규모의
성능 검증- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
-
TRL02
실용 목적의 아이디어/
특허 등 개념 정립- 실용 목적의 아이디어, 특허 등 개념 정립
-
TRL01
기초 이론/
실험- 연구과제 탐색 및 기회 발굴 단계
- 기술개요
-
· 본 기술은 양면 초음파 센서를 이용한 해양 탐사기기로, 수심 및 음속을 동시에 측정 가능하고 데이터의 정확성을 개선시킬 수 있음
· 본 양면 초음파 센서는 상단에서 음속을, 하단에서 수심을 측정함으로써 실시간으로 음속측정 및 수심보정이 가능함
· 이를 통해 데이터의 정확성을 확보할 수 있을 뿐만 아니라 후처리 시간을 단축할 수 있음
- 기존기술 대비 개선점
-
· 기존의 단빔 음향 측심기는 음속 정보를 조사자가 직접 입력해야 하는 불편함으로 인하여 실시간 음속 보정의 어려움 초래
· 바체크를 수시로 할 수 없는 경우, 측심데이터에 미묘한 오차 발생 우려
· SW센서를 이용한 연동조사는 장비간의 연동성 문제로 측심자료와 음속자료를 별도로 획득하여 후처리를 위한 시간이 요구됨

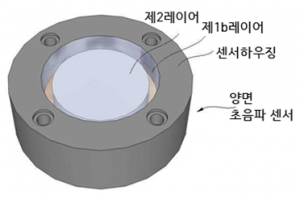

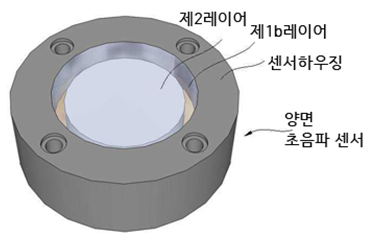

[양면 초음파 센서]
- 기술 구현 내용
-
· 측정 장치는 양면 초음파 센서의 진동자인 피에조세라믹의 상하 양면을 이용
· 상면으로 실시간 음속 측정
· 동시에 하면으로는 수심을 측정함으로써 단일장비에서 수심 및 음속을 동시 측정

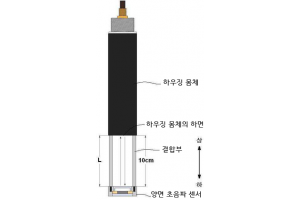

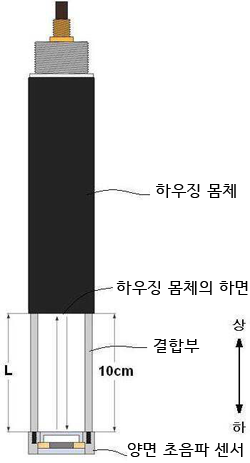

[양면 초음파 센서를 이용한 수심 및 음속 동시 측정 장치]
- 기술동향
-
· 심해저탐사와 심해자원개발에 대한 지구촌사람들의 관심이 높아지면서 국내에서도 관련 석유ㆍ가스 등 해양 자원을 발굴하기 위한 탐사/조사관련 특허출원이 늘고있음
· 고성능 해양관측센서 및 조사장비 관련 특허는 전세계적으로 일본이 가장 많은 점유율을 보이고 있으며 미국, 한국 순으로 조사되었음
· 2010년 특허청의 특허 분석결과에 따르면 한국의 해양 조사장비 기술은 발전하는 단계에 있는 것으로 조사됨
- 시장동향
-
· 2016년 해양수산부는 우리나라 해양 조사 산업에 향후 5년간 총 6,187억 원의 예산을 투입할 예정임을 밝힘
· 일본의 경우 전 세계적으로 해양 조사 분야에서 선구적인 기술 및 시장규모를 가지고 있으며 미래 시장을 위한 기술로써도 개발 및 지원에 끊임없는 관심을 기울이고 있음
· 세계 해양 플랜트 시장 규모는 2010년 1,450억 달러에서 2020년 3,275억 달러, 2030년 5,040억 달러로 연평균 6.7%씩 성장할 전망
[전세계 해양플랜트 시장 규모]
