[한국해양과학기술원] 장소의 제약 없이 채취 가능한 견인줄 연동형 자동채취장치

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

견인줄 연동형 자동채취장치

보유기관 및 연구자 : 한국해양과학기술원 / 장석

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술개요: · 견인줄과 연결된 채취장치를 대상물에 대하여 하강시킨 후 상승시키는 작동만으로 대상물의 채취가 이루어질 수 있는 견인줄 연동형 자동채취장치

기술개발 배경: 상하로 승강작동하며 대상물 즉, 흙, 모래, 광물, 곡물 또는 폐기물 등과 같은 입상물을 육지나 수중에서 채취하여 하역하는 작업에 주로 이용되는 채취장치는, 그 주요용도나 사용장소, 작동방식 등에 따라 다양한 형태로 고안되어 사용되고 있음

기존기술 한계: · 기존의 선행 기술은 버켓부재의 기계적 작동을 위해 유압장치와 같은 별도의 액추에이터를 사용하지 않고 단지 와이어의 감김,풀림을 이용한다는 점에서 구조적으로 단순하다는 점에서 장점이 있음
- 그러나, 사용상 또는 장소적 제약과, 유지관리상의 어려움 등을 초래할 수밖에 없어 이에 대한 구조적인 개선이 필요

개발기술 특성: · 채취 장치가 최소화된 부품 수로 단순하고 간결한 구조로 구현되며, 견인줄을 단순히 승하강시키는 하나의 동력 장치만를 이용하여 자동화된 수준으로 채취작업이 수행될 수 있음
· 사용상 또는 장소적 제약 없이 다양한 분야의 하역 또는 채취 작업에 폭넓게 이용될 수 있고, 저비용으로 양산하고 유지관리될 수 있음

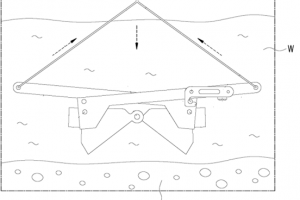

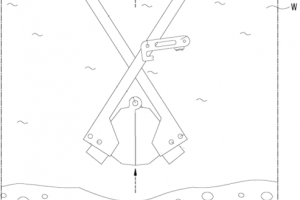

기술 구현: · 견인줄의 하강 시에는 그랩 버킷의 벌림 상태가 유지되게 하고, 벌림 상태의 그랩 버킷이 대상물 위에 놓여 견인줄에 장력이 해소되면 그랩 버킷의 오므림이 가능하도록 작동하는 작동 트리거와, 자체 중량에 의해 오므림 작동이 이루어지는 그랩 버킷이 상호 연동하여 작동함에 따라 견인줄을 하강시킨 후 상승시키는 작동만으로 대상물의 채취가 손쉽게 이루어질 수 있음

견인줄 연동형 자동채취장치의 사시도

시장동향: · 전 세계적으로 해양생물자원을 식품, 의약, 화학, 에너지 자원으로 활용하는 해양바이오산업에 대한 투자를 지속적으로 증가하는 추세
- 세계 해양바이오산업 시장 규모는 2015년 약 37~41억 달러에서 2020년 약 48억 달러로, 2025년에는 약 64~69억 달러 규모로 성장할 것으로 전망

해양바이오 세계시장 규모 전망
