[한국원자력연구원] 신속하게 정밀 타겟 분석이 가능한 감마선 방사화 영상 장치

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

분야 : 기계 개발상태 9

동시계수 기반 즉발감마선 방사화 영상장치

보유기관 및 연구자 : 이한림 선임연구원/ 한국원자력연구원

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술개요: ○ 감마선의 방사화 영상 장치로 즉발감마선의 에너지 정보와 발산위치를 기초로 동시계수 방법을 이용해 2차원 핵종 분포 영상을 생성
○ 신속하게 샘플의 핵종 분포를 비파괴적으로 정확하게 측정할 수 있음
○ 짦은 시간 동안 빠르게 정밀한 에너지 크기와 각 핵종의 정밀한 위치를 표시하는 핵종 분포 영상을 얻을 수 있음

기존 기술의 문제점: ○ 샘플의 2차원 핵종 정보를 가시화하기 위해 스캐닝이 요구되어 장시간의 측정이 필요
○ 상대적인 핵종 분포의 측정만 가능
○ 에너지 분해능이 충분하지 못해 원소 정보의 정량적인 분석 불가 (제한적인 환경이나 목적을 위해서만 활용)

기술 차별점: ○ 비교적 신속하게 샘플의 핵종 분포를 정확하게 측정 (기존대비 시간 단축 및 측정 효율 향상)
○ 짧은 시간 동안 빠르게 정밀한 에너지 크기와 핵종의 정밀한 위치를 표시하는 핵종 분포 영상 획득 (기존대비 정확성 향상 확인)

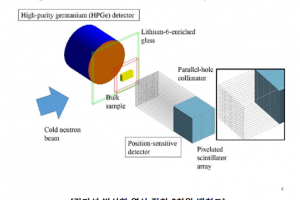

세부 내용: ○ 감마선 방사화 영상 장치는 다음과 같이 구성됨
- 빔 조사부: 입자 빔을 조사
- 샘플고정부: 측발감마선을 발산하는 샘플 고정
- 에너지 정보 획득부: 샘플의 즉발감마선의 에너지 정보 획득
- 위치민감형 검출부: 즉발감마선 발산 위치 획득
- 프로세서: 즉발감마선의 발산위치와 에너지 정보를 기초로 동시계수 방법을 이용해 샘플의 2차원 핵종 분포 영상 생성
