[한국해양과학기술원] 해양관측장비용 회수장치

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

해양관측장비용 회수장치

보유기관 및 연구자 : 한국해양과학기술원 연안개발연구센터 김용권

특허정보
해양관측장비용 회수장치 (No : 10-1387153)

로프 분리장치 (No : 10-1328038)

설치 및 회수장치를 갖는 해양관측장비 (No : 10-1316107)

소형선박용 해양 조사장비 투입 및 인양장치 (No : 10-1396578)

해양용 강제 회수장치 (No : 10-1419782)
거래조건 : 라이센싱

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술개요: · 해저에 장기간 설치되는 해양관측장비에 구비되고, 선박에서 발신되는 음파신호를 수신하여 부이가 자동으로 부상 작동하도록 함으로써 해양관측장비의 선택적 회수가 용이하게 이루어질 수 있는 해양관측장비용 회수장치

기술의 필요성: · 해양관측장비는 중량물로서 로프로 묶어 해저로 내려 안착시킨 후 해양관측을 수행하고 임무 완료 시 선박으로 회수해 왔으나, 다양한 이유로 로프가 절단되거나 장비가 포획되는 경우 장비 회수가 곤란함

· 부력을 이용하여 장비를 회수하는 공지기술의 경우 일정한 시간이 경과하거나 일정한 수압이 감지되는 경우에 가스탱크가 부력풍선에 가스를 주입하도록 구성되어 있어 사용자가 원하는 시점에 회수할 수 없는 문제점이 있었음

· 해양관측장비를 용이한 방법으로 원하는 시간에 선택적으로 회수할 수 있는 기술이 필요해짐

기술적 유용성: · 해양관측장비에 본 기술의 회수장치를 설치하여 사용할 수 있음

· 해양관측장비 설계 및 개발 관련 기업과 연계하여 본 기술을 적용한 해양관측장비를 개발할 수 있음

· 해양관측모니터링시스템에 본 기술을 연동하여 해양관측장비 회수의 실시간 모니터링 및 문제 발생 시 즉각적인 대응 가능

기술의 특징: · 해양관측장비에 설치되어 선상으로부터 발신되는 신호에 따라 작동하여 부력체가 로프와 함께 부상하도록 설계된 회수장치에 대한 기술임

· 해양관측장비의 상면으로 노출되거나 돌출되도록 설치되는 부력체와, 이 부력체와 일단이 결합되는 로프와, 이 로프를 수용하기 위한 로프 수용부재와, 부력체를 부상하지 않도록 고정하거나 선택적으로 고정을 해제하도록 구성된 괘해정수단과, 이 괘해정수단이 고정 해제 작동을 하도록 선상으로부터 제어신호를 수신하여 작동하는 제어부로 구성됨

· 괘해정부재는 부력체의 하단부가 수용부재의 내부에 삽입된 상태에서는 하단부가 걸려 고정되도록 걸림단이 형성되고, 중간부는 케이스에 축으로 결합되며, 제어부에 의해 축을 중심으로 회동하여 걸림단이 하단부의 고정 상태를 해제하도록 하기 위함

· 제어부는 처리부를 통해 선상으로부터 발신되는 제어신호를 수신하여 작동신호를 발생시키고, 작동부에서 인장, 수축 또는 벌어짐 작동을 수행하며, 링크부재가 작동부의 작동으로 작동핀이 경사면을 밀어 괘해정부재가 고정 해제 작동하도록 함

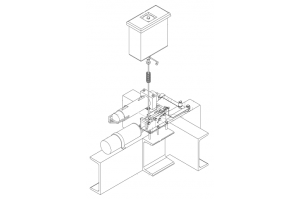

[해양관측장비용 회수장치를 도시한 분해 사시도]

기술의 우수성: · 해저면에 설치되는 해양관측장비를 회수하기 위해서, 선상에서 회수를 위한 제어신호를 발신하는 동작만으로 회수장치에 구비된 부력체가 로프를 끌고 부상하게 되므로 해양관측장비의 회수가 원하는 시점에 신속하고 용이하게 이루어질 수 있는 효과를 제공함

· 기존의 회수 장치의 경우 해양관측장비를 연결하는 로프를 끌어올려 인양하게 되는데, 이는 개흙 등으로 인해 장비가 포획되어 회수율이 낮다는 단점이 있었으나 본 기술에서는 이를 개선하여 회수율이 높음

경쟁동향: · 해양관측 분야는 국가 차원의 해양 정책과 밀접한 관련을 맺고 있음

· 해양관측 장비 시장이 크게 형성되어 있는 미국은 국립과학재단의 후원으로 2008년부터 2022년까지 6000억원을 투입하는 대규모 해양관측시스템 프로그램 사업을 수행 중에 있음

· 국내에서는 최근 민간기업 중심의 적극적 투자와 참여가 이루어지고 있음

· 해양관측 장비의 경쟁 기업은 네덜란드의 Datawell, 노르웨이의 Miros와 AANDERAA, 미국의 Nobska 등이 있음

· 국내의 경우 오션이엔지, 오션테크, 신동디지텍, 지오시스템리서치 등 소수에 불과함

시장 동향 및 전망: · 세계 기상대책 정책과 해양산업 개발 요구에 따라 아시아 시장에서 해양관측 장비 시장의 성장이 장기간 지속될 것으로 기대됨

· 세계 해양관측시스템 시장은 2006년 기준 약 18억 달러 규모로, 2011년에는 약 24억 달러로 전망한 바 있음

· 해양관측 장비의 국내 시장 규모는 2015년 522억 원에서 연평균 10.5%로 지속적으로 성장하여 2020년에는 859억 원의 규모로 전망됨

· 해양관측장비와 해양관측시스템 시장의 규모가 점차 확대됨에 따라 장비의 회수 장치 또는 기술에 대한 수요 또한 증가할 것으로 판단
