[한국해양과학기술원] 고가의 해양 장비를 강제 회수 가능한 해양용 강제 회수장치

최고관리자　 0 Comments　 1 Views　 20-11-10 15:46　 기계

해양용 강제 회수장치

보유기관 및 연구자 : 한국해양과학기술원 / 김용권

상담신청 기술문의

TRL09
사업화
- 본격적인 양산 및 사업화 단계
TRL08
시작품 인증/
표준화
- 일부 시제품의 인증 및 인허가 취득 단계
  - 조선 기자재의 경우 선급기관 인증, 의약품의 경우 식약청의 품목 허가 등
TRL07
Pilot 단계 시작품
신뢰성 평가
- 시작품의 신뢰성 평가
- 실제 환경(수요기업)에서 성능 검증이 이루어지는 단계
TRL06
Pilot 단계 시작품
성능 평가
- 경제성(생산성)을 고려한, 파일로트 규모의 시작품 제작 및 평가
- 시작품 성능평가
TRL05
시제품 제작/
성능평가
- 개발한 부품/시스템의 시작품(Prototype) 제작 및 성능 평가
- 경제성(생산성)을 고려하지 않고, 우수한 시작품을 1개~수개 미만으로 개발
TRL04
연구실 규모의
부품/시스템 성능평가
- 연구실 규모의 부품/시스템 성능 평가가 완료된 단계
- 실용화를 위한 핵심요소기술 확보
TRL03
연구실 규모의
성능 검증
- 연구실/실험실 규모의 환경에서 기본 성능이 검증될 수 있는 단계
- 개발하려는 시스템/부품의 기본 설계도면을 확보하는 단계
- 모델링/설계기술 확보
TRL02
실용 목적의 아이디어/
특허 등 개념 정립
- 실용 목적의 아이디어, 특허 등 개념 정립
TRL01
기초 이론/
실험
- 연구과제 탐색 및 기회 발굴 단계

기술개요: · 해양에서 사용되는 각종 해양장비 또는 그물이나 어망 등을 메인 로프와는 별도로 보조 로프를 이용하여 강제로 인양하여 회수할 수 있는 해양용 강제회수장치

기술개발배경: · 해양을 조사하기 위한 수단으로 다양한 장비가 바다 속에 설치됨
· 회수되지 않은 그물이나 어망이 해양에 그대로 방치됨으로써 해양 생태계와 환경을 오염시키는 원인으로 작용
· 바다에 투입 되었던 장비를 회수할 때 장애물에 걸려 원활한 회수가 곤란할 수 있고 인양용 로프에 문제가 발생될 경우가 있음

기존기술 한계: · 릴리즈 후크를 해양장비의 고리에 결합시켜 장비를 인양할 수 있었으나 릴리즈 후크를 장비의 고리에 결합하는데 문제가 있었음
· 해양장비가 어민들이 설치한 그물이나 어망에 걸려 있을 경우 인양할 수 없는 구조

개발기술 특성: · 어민들이 설치한 그물이나 어망에 해양장비가 걸려 있어도 강제 인양이 가능하도록 설계
· 로프 결합수단을 구비하여 강제 회수장치가 장비와 선박을 연결하는 메인로프에 안내되어 원하는 구조물을 정확하게 인양가능

기술구현: · 후크부의 형태
- 후크부재가 내려와 아주 작은 각도로만 회동 되어도 후크부가 상부를 향하도록 구성
- 후크부재는 3개로 이루어져 비용에 대한 합리성과 효율성을 상승시킴
· 자중을 이용한 구성
- 기둥부재가 장비나 해저에 안착 시 보조로프에 가해지던 힘이 소실되어 후크부재를 회동시켜 장비나 그물이 걸리도록 구성

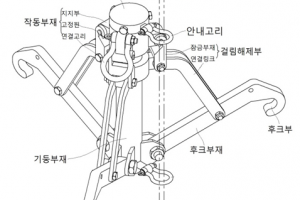

[해양용 강제 회수장치의 사시도]

시장동향: · 전 세계 해양 관측 장비 시장 중 적용 분야 모두 평균 5% 전후의 연평균 성장률을 보일 것으로 전망되고 해양 관측 장비의 시장규모가 확대됨에 따라 강제회수장치에 대한 수요 또한 증가할 것으로 예상됨
